210E调节阀-天津市一标阀门制造有限公司
天津市一标阀门制造有限公司

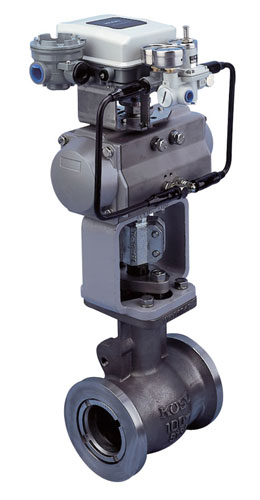

产品名称：210E调节阀
产品品牌：天津一标
连接形式：对夹、法兰、卡箍、焊接
公称通径：DN50～DN3600
公称压力：PN6、PN10、PN16、PN25
试验压力：公称压力×1.1倍
外表喷涂：喷涂
驱动形式：手动、气动、电动、液动
适用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
阀体材质:304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220VAC、24VAC
输入信号:4～20mA/1～5VDC/0～20mA/0～10VDC
| 本体形式 |
210E |
220E | |
| 公称通径 |
1"(25A)-16"(400A) |
1"(25A)-16"(400A) | |
| 公称压力 |
ANSI Class 150-600·JIS 10K～40K |
JIS 10K | |
| 流体温度 |
-45～+400 ℃ |
-45～+400℃ | |
| 连接方式 |
对夹式
|
法兰型（RF） | |
| 阀体材质 |
SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M etc | ||
| 阀板材质 |
SCS14A | ||
| 阀板处理 |
镀硬铬或堆焊司太莱合金 | ||
| 密封环材质 |
强化聚四氟乙稀,SUS316/堆焊司太莱合金,SUS630 | ||
| 可调比 |
100:1 | ||
| 流量特性 |
近似线性（固有特性） | ||
| 阀座泄漏量 | 硬密封 |
额定（RATED）Cv×0.01% | |
| 软密封 |
微气泡级 | ||
| 执行机构 |
6300RB，6400RB，7300RB:气动活塞式执行机构
5200RA:气动薄膜式执行机构 3600RB:全电子式执行机构 | ||
