63063 63083 63110 63143 63160 63200 63235 63280 63375

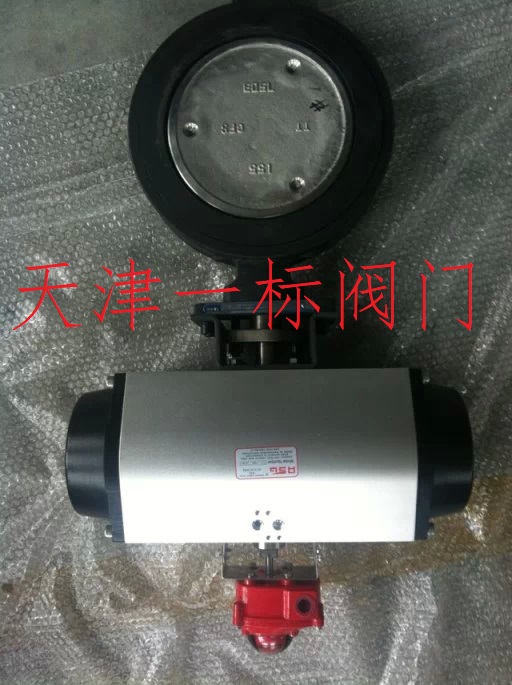

点击新窗口打开大图天津市一标阀门制造有限公司
产品名称：63063 63083 63110 63143 63160 63200 63235 63280 63375
产品品牌：天津一标
连接形式：对夹、法兰、卡箍、焊接
公称通径：DN50～DN3600
公称压力：PN6、PN10、PN16、PN25
试验压力：公称压力×1.1倍
外表喷涂：喷涂
驱动形式：手动、气动、电动、液动
适用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
阀体材质:304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220VAC、24VAC
输入信号:4～20mA/1～5VDC/0～20mA/0～10VDC

型号→		63063RA	63083RA		63110RA		63143RA		63160RA		63200RA		63235RA			63280RA					63375RA
尺寸↓
A		60	68		90		110		122		135		156			170					252
B		72	91		120		160		185		225		265			310					410
C		88	110		140		180		220		245		290			340					464
D		118	140		170		210		230		275		324			370					494
E		166	188		223		277		296		360		409			470					624
F		12	18		40		40		45		50		70			60					100
G		50	50		70		102		102		125		125			140					180
I		M6×10	M6×10		M8×13		M10×16		M10×16		M12×18		M12×25			M16×22					M16×25
L		140	184		296		337		380		490		612			717					837
M		12	14		28		28		36		47		47			50					80
N		80	80		80		130		130		130		130			130					130
H		70	70		102						140		140			165					210
O		M8×13	M8×13		M10×16						M16×25		M16×25			M20×30					M20×30
V		10	10		20		20		28		32		32			36					36
J		57	57	70	70		70	89	89		89	108	108	159		108	159			216	159		216
X		M6 ×10	M6 ×10	M8 ×13	M8 ×13		M8 ×13	M12 ×16	M12 ×16		M12 ×16	M12 ×20	M12 ×20	M18 ×25		M12 ×20	M18 ×25			M20 ×30	M18 ×25		M20 ×30
方轴	K1	12	16		21		26		26		41		41			50					60
	S	16	21		25		32		32		50		50			60					75
	T	20	25		25		30		50		50		50			50					80
	W	48	48		53		67		67		85		85			100					130
方孔	K	14	17		22		27		27		36		36			50					60
	Q	17	20		29		29		35		43		43			100					100
键槽	P	12.6	12.6	15.8	15.8	18.9	18.9	22.1	22.1	28.4	28.4	31.7	31.7	33.2	38	31.7	33.2	38	41.2	50.7	38	41.2	50.7
	R	14	14	18	18	21.2	21.2	24.2	24.2	31.7	31.7	35	35	36.5	41.3	35	36.5	41.3	44.5	55	41.3	44.5	55
	Y	3	3	5	5	5	5	5	5	8	8	8	8	10	10	8	10	10	10	16	10	10	16
	Z	18	38	38	38	38	38	38	38	50	50	55	55	70	70	55	80	80	95	100	95	95	100
气源接口		RC1/8	RC1/8		RC1/4		RC1/4		RC1/4		RC1/4		RC1/4			RC3/4					RC3/4
