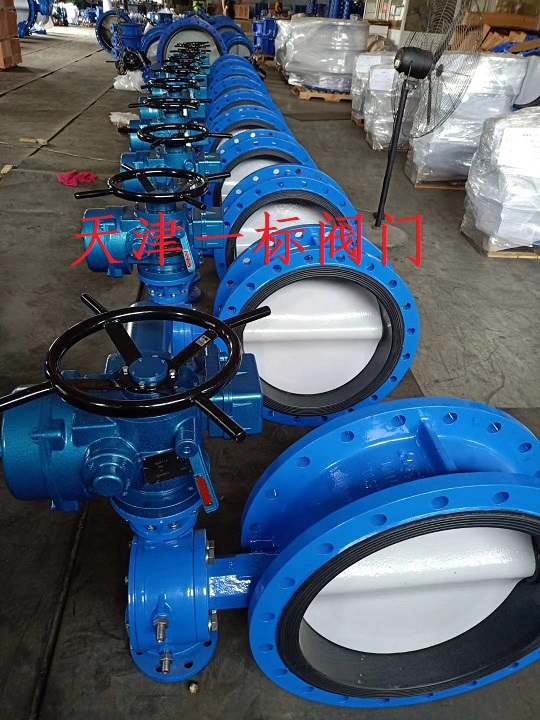

产品名称：开关型电动蝶阀 调节型电动蝶阀
产品品牌：天津一标
连接形式：对夹、法兰、卡箍、焊接
公称通径：DN50～DN3600
公称压力：PN6、PN10、PN16、PN25
试验压力：公称压力×1.1倍
外表喷涂：喷涂
驱动形式：手动、气动、电动、液动
适用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢）
阀体材质:304.306.316L.WCB.HT200
连接法兰：JB/T79．GB913．HG20592
适用介质：空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式：切断型，调节型,手动控制
电源电压：220VAC、24VAC
输入信号:4～20mA/1～5VDC/0～20mA/0～10VDC
电动衬氟蝶阀采用标准
|
设计标准 |
GB/T2238-1989 |
|
法兰连接尺寸 |
GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-1992;JB/T9092-1999 |
电动衬氟蝶阀|开关型电动蝶阀技术参数：
|
公称通径 |
DN（mm） |
50～2000 | ||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 | |
|
气密封试验 |
0.6 |
0.6 |
0.6 | |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 | |||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 | |||
